Controladora Nice - Configuração Equipamento/Sistema

É NECESSÁRIO QUE A CONTROLADORA ESTEJA COM CONFIGURAÇÃO DE FÁBRICA

É NECESSÁRIO QUE A CONTROLADORA ESTEJA COM A FIRMWARE v6 005a DISPONÍVEL EM ANEXO

PARA CONSEGUIR CONFIGURAR BAIXE O SOFTWARE “SDK PLACA CONTROLOADORA” DISPONÍVEL EM ANEXO

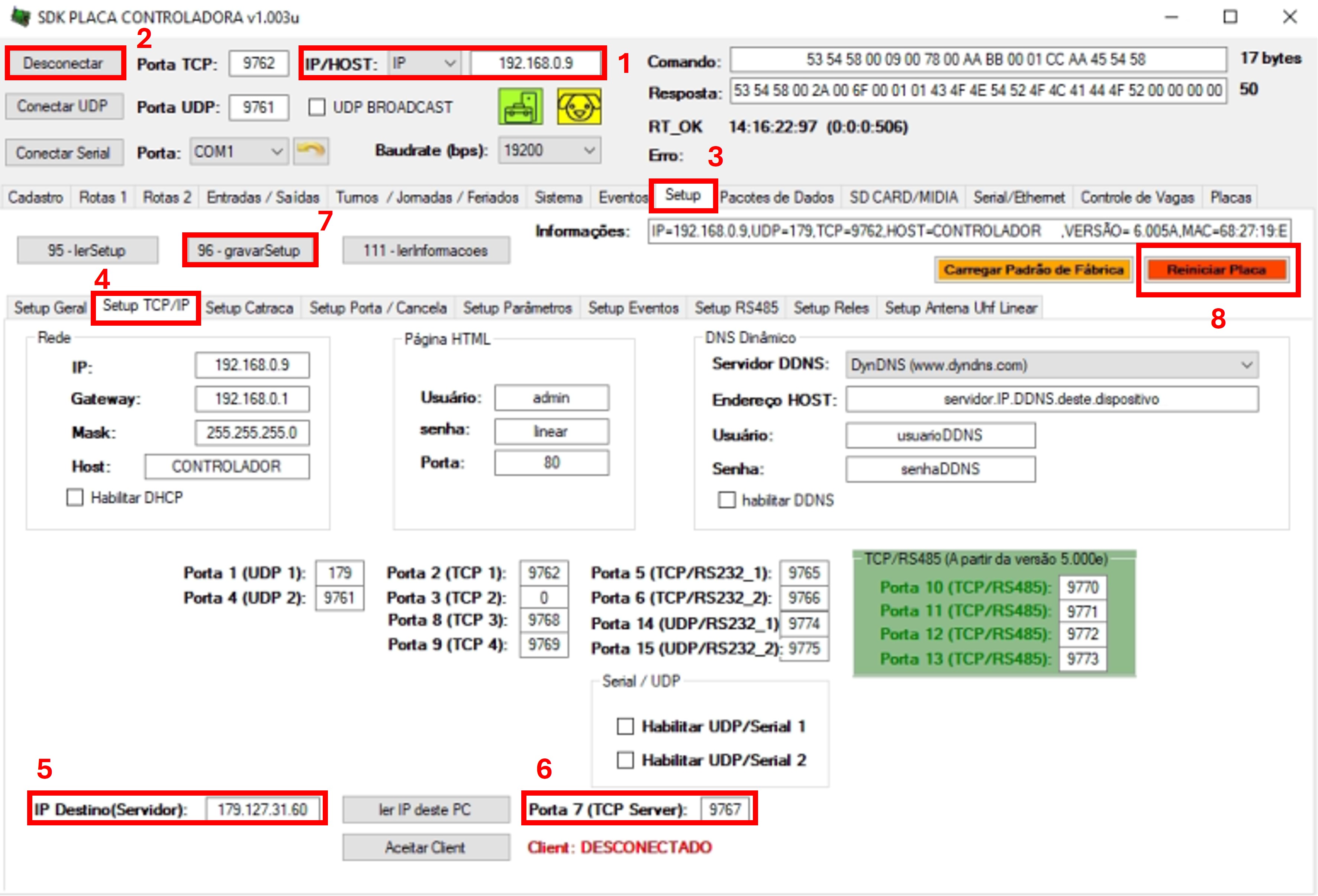

1 - Insira o endereço de IP interno da placa controladora no campo indicado

2 - Clique em "Conectar", caso esteja tudo estabelecido, aparecerá "Desconectar" indicando que foi conectado na placa

3 - Clique em "Setup"

4 - Clique em "Setup TCP/IP"

5 - No campo IP Destino (Servidor) coloque o IP 179.127.31.60

6 - No campo Porta 7 (TCP Server) coloque a porta 9767

7 - Clique em "96 - gravarSetup" para guardar as informações mais recentes da configuração

8 - Clique no botão vermelho, localizado na direita, descrito como "Reiniciar placa"

Configuração do acionador no eCondos

1 - Primeiramente acesse a interface do equipamento, localizada na imagem acima, identifique o campo "Informações" e identifique o endereço MAC.

2 - O endereço MAC estará no final, acima do botão "vermelho".

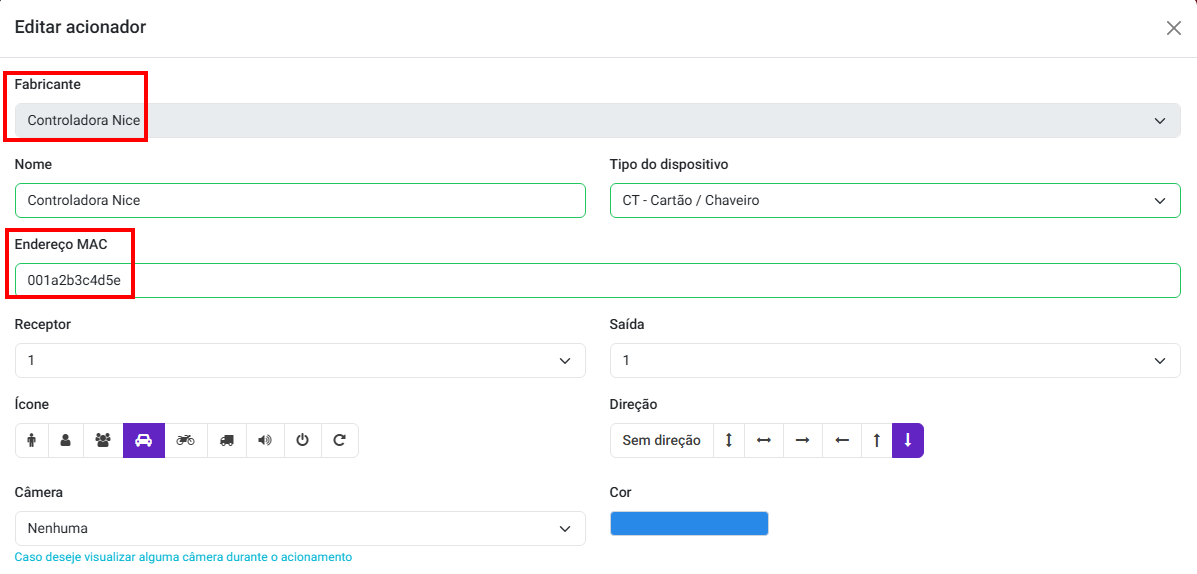

3 - Copie o endereço "XX:YY:ZZ:XX:YY:ZZ" e cadastre o acionador no sistema utilizando o valor copiado no campo "Endereço MAC", remova as pontuações e mantenha apenas os números e coloque as letras em minúsculas, conforme esse exemplo "xxyyzzxxyyzz".

4 - Espere alguns segundos e verifique se o status ficou online.

5 - Para verificar se está conectado com o sistema passe algum cartão ou tag, se aparecer algum evento, significa que está conectado.

Equipamento não está conectando

Verifique se os endereços MAC são iguais (letras e números)

Verifique se o "IP Destino(Servidor)" está correto

Verifique se a porta está correta

Para utilizar o dispositivo TAG é necessário que a configuração abaixo esteja habilitada.

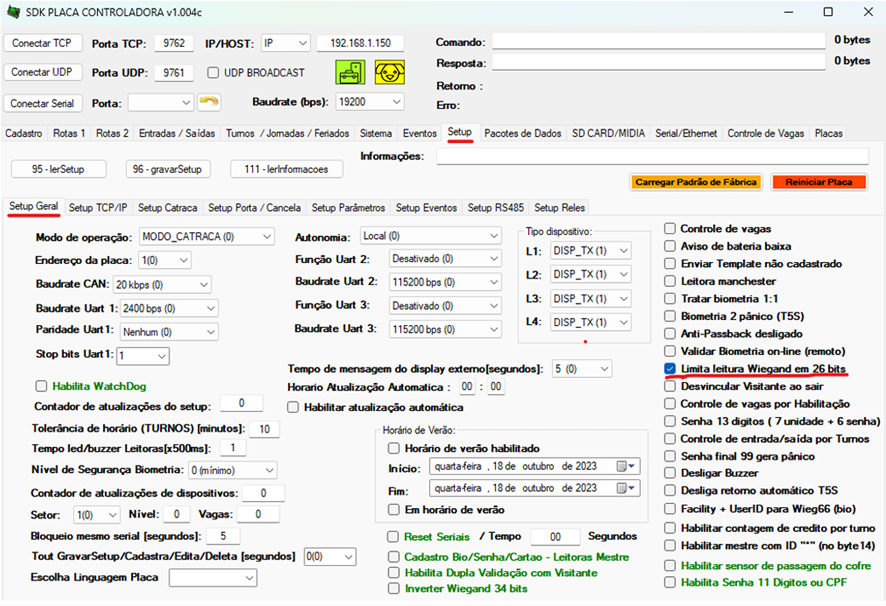

Clique em Setup > Setup Geral e marque a opção “Limitar leitura Wiegand em 26 bits”.
